CH-506TX – передатчик сигналов HDMI 1.4 разрешением до 4Kх2K, RS-232 и ИК-управления по витой паре. Позволяет передавать сигналы интерфейса HDMI 1.4 и осуществлять двунаправленный обмен данными интерфейса RS-232, а также сигналами ИК-управления, по одному кабелю витой пары. Устройство поддерживает работу с сигналами в форматах высокой четкости до 1080p (60 Гц) с 16-разрядной глубиной кодирования цвета. Технология HDBaseT.
- Поддерживает HDMI, в том числе 3D-видеоформаты и разрешения 4Kх2K, совместим с HDCP и DVI
- Функции повторителя HDCP и CEC
- Технология HDBaseT

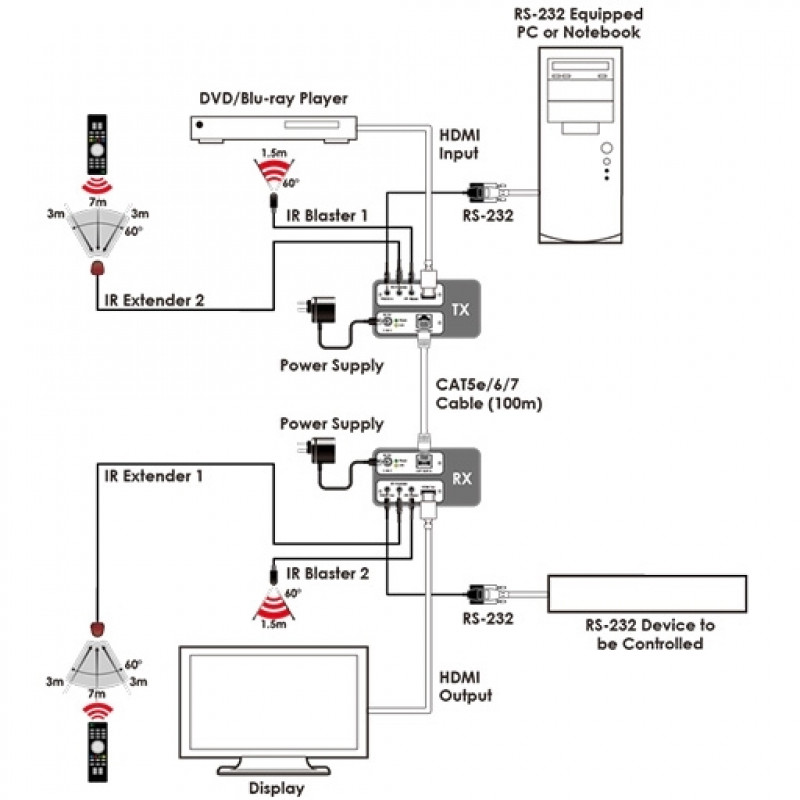

- Конвергенция HDBaseT 3Play: видео, аудио и управление (ИК, RS-232)
- Расстояние передачи несжатых видеосигналов: по кабелю витой пары Cat.5e/6/7 — до 100 м для сигналов 1080p60 (8 бит), до 70 м для сигналов 4K
- Разрешения до 1080p60 с Deep Color 12 бит и 4K Ultra HD
- Вход HDMI поддерживает сигналы до 4K/60 (YUV 4:2:0, 8 бит) или 4K/30 (YUV 4:4:4, 8 бит)
- Передает вложенное аудио формата LPCM 2.0/5.1/7.1, Dolby TrueHD и DTS-HD Master Audio
- Компактный размер, простые развертывание и эксплуатация системы
Теги: Cypress, CH-506TX, Приемники и передатчики
| Технические | |

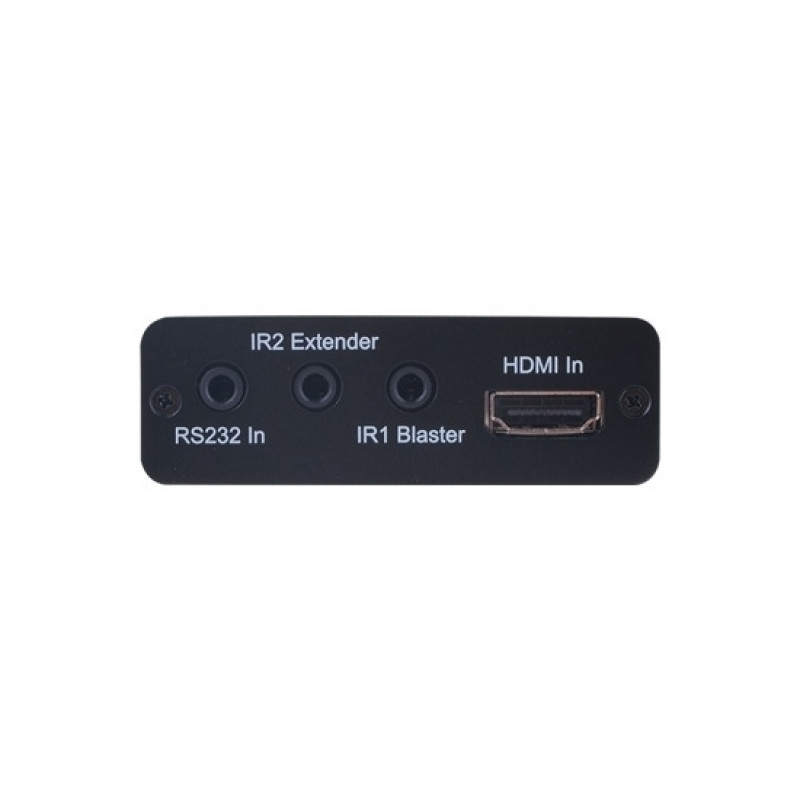

| Входы | 1 – HDMI, тип А (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Выходы | 1 – витая пара HDBaseT, разъем RJ45 (розетка) 1 – ИК, разъем miniJack 3,5 мм (розетка) |
| Габаритные размеры (ШxГxВ) | 71 x 79 x 23 мм |
| Диапазон рабочих температур | 0…+40 °C |
| Диапазон температур хранения | −20…+60 °C |
| Защита от электростатических разрядов | ±8 кВ (воздушный разряд) ±4 кВ (контактный разряд) |
| Максимальная длина линии HDMI | 15 м — 1080p/60 (8 бит) 10 м — 1080p/60 (12 бит) 5 м — 4K/60 (4:2:0, 8 бит) и 4K/30 (4:4:4, 8 бит) |
| Максимальное разрешение | 4K, 60 Гц |
| Масса | 0,24 кг |
| Материал корпуса | алюминий |
| Несущая частота ИК-сигналов | 30–50 кГц (30–60 кГц в идеальных условиях) |
| Относительная влажность воздуха | 20…90 % (без конденсации) |
| Питание | 5 В, 2,6 А |
| Полоса пропускания | 300 МГц |
| Порты | 1 – RS-232, разъем miniJack 3,5 мм (розетка) |
| Потребляемая мощность | 3 Вт |
| Пропускная способность | 9 Гбит/с |
| Скорость передачи данных последовательного интерфейса | до 115200 бит/с |
| Спецификации HDBaseT | 1 |
| Спецификации HDMI | 1.4 |
| Удлинение по витой паре | до 100 м |
| Цвет корпуса | черный |
