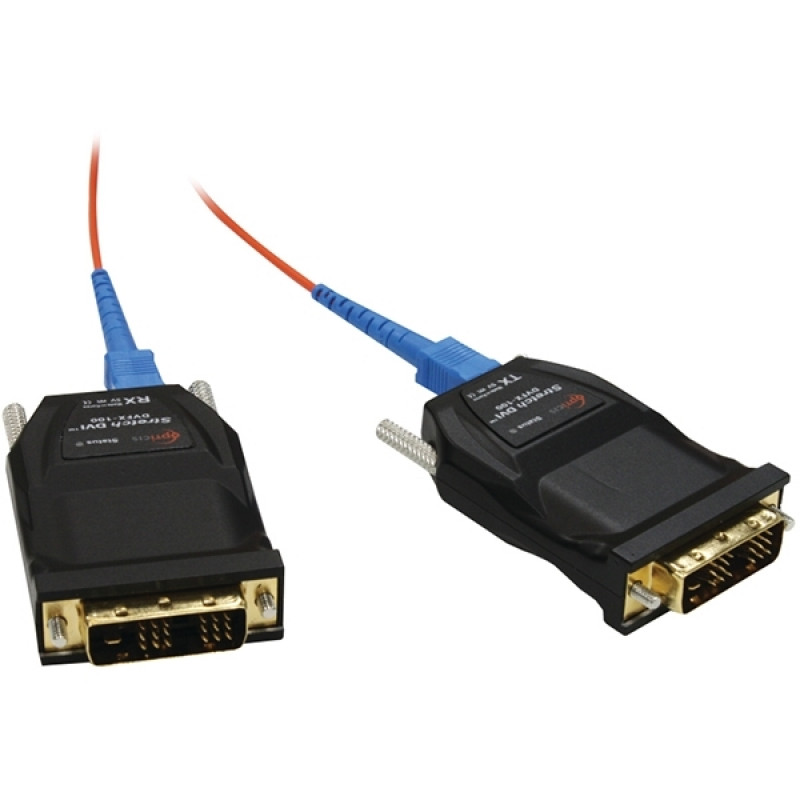

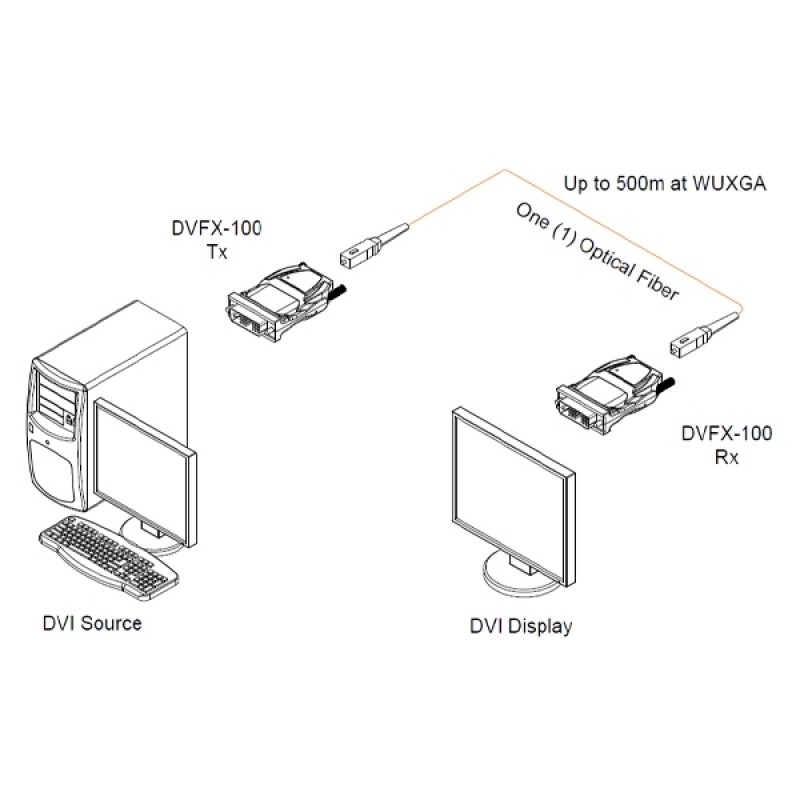

DVFX-100-TR – комплект устройств для передачи сигнала DVI по одному симплексному оптоволоконному кабелю. Передающий и приемный блоки удлинителя подключаются к DVI-разъемам источника и приемника сигналов и между собой соединяются одним оптоволокном. Оптические соединения типа SC Simplex. Удлинитель передает DVI-сигналы с разрешениями до WUXGA (1920x1200) 60 Гц на 500 м по многомодовому оптоволокну.
- Съемный DVI-удлинитель дает возможность легко подсоединиться к имеющейся системе с минимальными усилиями и без ее модификации, т.к. он достаточно компактен и имеет стандартные промышленные разъемы
- Поддерживает все VESA разрешения вплоть до WUXGA (1920×1200) при 60 Гц
- Поддерживает скорости передачи данных до 2,25 Гбит/с на канал, что достаточно для разрешений 1080р с глубиной цвета 36 бит
- Передает сигнал на расстояния до 500 м по многомодовому оптоволокну 50/125 мкм (при разрешении WUXGA/60 Гц)
- Оптические соединения типа SC Simplex
- Поддерживает функцию самопрограммирования Self-EDID — автоматически считывает информацию EDID с дисплея и запоминает ее в памяти ПЗУ передатчика удлинителя
- Металлический корпус передатчика и приемника, изготовленный литьем под давлением, обеспечивает надежную работу приборов в неблагоприятных окружающих условиях, превосходные экранирование от электромагнитных излучений и отвод тепла
- Имеет индикаторы питания, передачи и приема сигнала
- Питание передатчика от источника сигнала DVI или от внешнего блока питания, приемника — от внешнего блока питания (в комплект входят блоки питания для обоих модулей)
- Удовлетворяет стандартам FCC и CE по уровням электромагнитного и радиочастотного излучения
- Сертифицирован по документам FDA/CDRH, UL/EN60601, 60601-1-2 и Классу 3 лазерной опасности
| Технические | |
| «Оптический бюджет» | >9,4 дБ |
| Габаритные размеры оптических модулей (ДxШxВ) | 56 x 39 x 14,6 мм |
| Диапазон рабочих температур | 0…+50 °C |
| Индикация | передача сигнала (передатчик), питание (оба модуля), прием сигнала (приемник) |
| Кабель для организации линии передачи | оптоволоконный патч-корд SC-SC многомодовое 62,5(50)/125 мкм оптоволокно |
| Максимальное разрешение | 1920x1200 (WUXGA) |
| Передатчик Входы | 1 – DVI-D Single Link, разъем DVI 19-pin (вилка) |
| Передатчик Выходы | 1 – оптический симплексный, разъем SC (розетка) |
| Питание | 5 В, 1 А |
| Приемник Входы | 1 – оптический симплексный, разъем SC (розетка) |
| Приемник Выходы | 1 – DVI-D Single Link, разъем DVI 19-pin (вилка) |
| Пропускная способность | 6,75 Гбит/с (2,25 Гбит/с на канал) |
| Тип оптического волокна | многомодовое (MMF) |
| Удлинение по оптоволокну | до 500 м |
| Число оптических волокон | 1 |
